Kutu Profil Nedir?

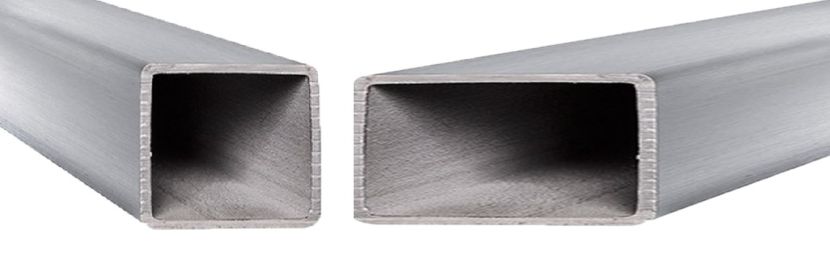

Kutu profil, kesiti kare veya dikdörtgen şeklinde olan ve genellikle metal malzemeden üretilen bir çeşit yapısal çelik borudur. Kutu profiller, inşaat sektöründen makine imalatına, otomotiv endüstrisinden mobilya üretimine kadar pek çok alanda kullanılır. İçi boş yapıları nedeniyle hafif olmalarına rağmen yüksek dayanıklılığa sahiptirler ve bu da onları mühendislik ve yapısal uygulamalar için oldukça çekici kılar.
Kutu profiller genellikle çelik, alüminyum veya paslanmaz çelik gibi malzemelerden üretilir. Bu profiller, sıcak haddelenmiş, soğuk haddelenmiş veya kaynaklı çelik gibi farklı yöntemlerle işlenerek elde edilir. Kullanım alanlarına göre, çeşitli boyut ve kalınlıklarda üretilebilirler.
Paslanmaz Kutu Profil Nedir?
Paslanmaz kutu profil, paslanmaz çelikten üretilmiş, kare veya dikdörtgen kesitli bir metal profil türüdür. "Paslanmaz çelik", çelik alaşımına krom ve bazen nikel gibi elementlerin eklenmesiyle oluşan, yüksek korozyon direncine sahip bir metaldir. Genel olarak paslanmaz çelikler, en az %10,5 krom içerirler ve bu da alaşıma, metalin yüzeyinde oksijenle reaksiyona girerek paslanmayı önleyen koruyucu bir oksit film (pasif tabaka) oluşturmasını sağlar.
Paslanmaz kutu profillerin özellikleri ve avantajları şunlardır:
Korozyon Direnci: Paslanmaz çelik, korozyona karşı yüksek direnç gösterir, bu nedenle dış mekan uygulamalarında, kimyasal etkilere maruz kalan ortamlarda veya nemli, ıslak şartlarda kullanım için idealdir.
Estetik Görünüm: Paslanmaz çelik, parlak ve temiz bir yüzey sağlayarak estetik bir görünüme kavuşur. Bu nedenle mimari ve dekoratif uygulamalarda tercih edilir.
Dayanıklılık: Fiziksel darbelere karşı oldukça dayanıklıdır ve uzun ömürlü bir yapısal malzemedir.
Temizlenebilirlik: Paslanmaz çelik yüzeyler kolay temizlenebilir ve hijyenik özelliklere sahiptir. Gıda işleme, mutfak ekipmanları ve tıbbi cihazlar gibi hijyenin önemli olduğu uygulamalarda kullanılır.
Isı Direnci: Paslanmaz çelik yüksek sıcaklık koşullarına dayanıklıdır ve bazı özel alaşımlar çok yüksek sıcaklıklarda bile kullanılabilir.
Paslanmaz kutu profiller genellikle 304 veya 316 gibi yaygın paslanmaz çelik sınıflarından üretilir. 304 paslanmaz çelik, iyi korozyon direnci ve işlenebilirlik sunarken, 316 paslanmaz çelik daha agresif ortamlarda dahi üstün korozyon direnci sağlamak için daha fazla molibden içerir.
Bu profiller yapısal destek, çerçeve yapımı, koruma rayları, ekipman iskeletleri gibi birçok farklı uygulamada kullanılabilir. Paslanmaz çelik kutu profiller, daha zorlu ortamlara ve aşındırıcı koşullara maruz kalan projelerde tercih edilir.
Çelik Kare Profil Nedir?
Çelik kare profil, genellikle yapısal çelikten yapılmış, dört kenarı eşit uzunlukta olan ve dik açılarla birbirine bağlanan kare kesitli bir boru veya çubuktur. Yüksek mukavemeti, dayanıklılığı ve eşsiz taşıma kapasitesi nedeniyle, mühendislik ve inşaat sektörlerinde oldukça yaygın bir malzeme olarak kullanılır. Kesitinin kare şeklinde olması, kuvvetlere karşı eşit direnç göstermesini sağlar ve bu da çeik kare profilin yapısal destek uygulamalarında ideal bir seçim olmasına olanak tanır.
Kare profillerin üretimi, sıcak haddelenmiş, soğuk çekilmiş veya kaynaklı çelik yöntemleri kullanılarak yapılır. Galvanizli veya paslanmaz çelik seçenekleri de mevcuttur, bunlar korozyon direncini artırır ve farklı ortamlarda kullanımlarını genişletir. Hafif, sağlam ve kolay işlenebilir özellikleri sayesinde, çelik kare profiller, otomotiv endüstrisinden mobilya imalatına, makine yapısından mimari tasarımlara kadar çok çeşitli uygulamalarda tercih edilir.
Bu profiller, yüksek mukavemetli çelik kullanılarak üretildiklerinden, inşaat sektöründe kolon, kiriş, çerçeve ve diğer taşıyıcı elemanlar olarak sıklıkla kullanılmaktadır. Ayrıca, modern estetik görünümleri ve kolay montaj özellikleriyle, iç ve dış dekorasyon projelerinde de popülerdirler. Özellikle, kare kesitlerin sağladığı düz yüzeyler, birleşim noktalarında kaynak ve montaj işlemlerini kolaylaştırır ve sonuç olarak daha temiz ve düzgün yapısal bağlantılar sunar. Çelik kare profilin bu çok yönlülüğü, onu endüstriyel uygulamaların yanı sıra ticari ve hatta sanatsal projeler için de çekici kılar.
Çelik Dikdörtgen Profil Nedir?
Çelik dikdörtgen profil, genellikle yapısal çelikten imal edilmiş, uzun kenarları kısa kenarlarından daha uzun olan ve dik açılarla birbirine bağlanan dikdörtgen kesitli bir boru veya çubuktur. Dikdörtgen profiller, kare profillere benzer özellikler taşırlar ancak farklı boyutlardaki iki kenar, farklı yüklenmelere karşı daha uyumlu bir yapısal direnç göstermesine imkan tanır. Bu özelliği, onları çeşitli mühendislik ve tasarım gereksinimlerine uyarlanabilir kılar.
Bu profiller, yapısal mukavemetin önemli olduğu uygulamalar için idealdir. Yüksek taşıma kapasiteleri ve torsiyon (bükülme) dirençleri sayesinde, çeşitli endüstriyel, ticari ve inşaat projelerinde tercih edilirler. Yapısal çerçeveler, destek kirişleri, makine iskeletleri ve çeşitli inşaat uygulamaları bu profillerin yaygın kullanım alanları arasındadır.
Üretim süreçleri sıcak haddelenmiş, soğuk çekilmiş veya kaynaklı çelik tekniklerini içerebilir ve malzeme yüzey işlemleri, özel ihtiyaçları karşılamak için galvaniz veya paslanmaz çelik gibi çeşitli kaplama seçeneklerini de içerebilir. Dikdörtgen profillerin estetik ve fonksiyonel cazibesi, onları mimari tasarımın yanı sıra endüstriyel ve ticari uygulamalarda da popüler bir seçenek yapar. Ayrıca, düz yüzeyleri ve keskin köşeleri, modern tasarımlar için temiz bir görünüm sağlarken, yapısal bağlantıları kolaylaştırır ve daha sağlam yapılar oluşturur.
Kutu Profillerin Özellikleri Nelerdir?
Kutu profil, genellikle yapısal uygulamalar için kullanılan ve çeşitli malzemelerden üretilebilen, kapalı bir kesite sahip metal profil çeşitlerinden birini ifade eder. Kutu profiller genellikle dört köşeli (kare veya dikdörtgen) bir kesite sahiptir ve çeşitli boyut ve kalınlıklarda üretilir. Genel özellikleri ve kullanım alanları aşağıda sıralanmıştır:
Malzeme: Kutu profiller, çoğunlukla karbon çeliği, alüminyum, paslanmaz çelik gibi farklı metal türlerinden üretilir. Malzeme seçimi, profilin kullanılacağı uygulamaya ve gereken mekanik özelliklere göre belirlenir.
Kesit Şekli: En yaygın kesit şekilleri kare ve dikdörtgen olsa da, özel üretim yöntemleri kullanılarak farklı kesit şekilleri de üretilebilir.
Boyut: Kutu profiller, genellikle dış genişlik, yükseklik ve duvar kalınlığı olarak belirtilen çeşitli boyutlarda bulunur. Dış boyutlar milimetre veya inç cinsinden, duvar kalınlığı ise genellikle milimetre cinsinden ifade edilir.
Uzunluk: Profilin uzunluğu uygulamanın gerektirdiği boyutlara göre değişiklik gösterebilir. Standart uzunluklar dışında, özel kesim uzunlukları da mümkündür.
Dayanıklılık ve Mekanik Özellikler: Kutu profiller, yüksek oranda basınç ve gerilme kuvvetlerine dayanabilir ve iyi bir eğilme direncine sahiptir. Duvar kalınlığı, malzeme türü ve üretim kalitesi mekanik özellikleri doğrudan etkiler.
Yüzey İşlemi: Kutu profiller, paslanmaya karşı galvanizli kaplama, boya veya toz kaplama gibi farklı yüzey işlemleri ile tedavi edilebilir.
Kaynak Edilebilirlik: Çoğu metal kutu profil, iyi bir kaynak edilebilirliğe sahiptir. Bu, yapılarda veya farklı uygulamalarda kolay montaj ve birleştirme olanağı sağlar.
Korozyon Direnci: Kullanılan malzeme türüne bağlı olarak kutu profiller, farklı derecelerde korozyon direnci gösterir. Örneğin, paslanmaz çelik kutu profiller, oksidatif ortamlara karşı mükemmel bir direnç sunar.
Kullanım Alanları: Kutu profiller yapısal mühendislikte, makine imalatında, otomotiv endüstrisinde, inşaat sektöründe, mobilya üretiminde ve çeşitli sanayi uygulamalarında yaygın olarak kullanılır.
Standartlar ve Belgelendirme: Kutu profiller, uluslararası ve yerel standartlara (örneğin, ASTM, ISO, EN, DIN vb.) uygun olarak üretilir ve bu standartlar, profilin boyutları, malzeme özellikleri ve kalitesi hakkında bilgi verir.
Bu genel özellikler, kutu profillerin çeşitli endüstriyel ve yapısal uygulamalarda tercih edilme sebeplerini açıklar. Uygulama gereksinimlerine uygun olarak özel boyut, malzeme ve yüzey işlemleri ile özelleştirilebilirler.
Kutu Profil Kullanım Alanları / Kutu Profil Nerede Kullanılır?
Kutu profiller, sağlam yapısı ve estetik görünümü sayesinde birçok farklı alanda kullanılırlar. İşte kutu profillerin yaygın kullanım alanlarından bazıları:
Yapısal Uygulamalar: Binaların iskelet yapısında, özellikle hafif çelik yapı sistemlerinde kullanılır. Çatı karkasları, kirişler ve sütunlar olarak görev alırlar.Merdiven korkulukları, balkon ve teras yapılarında destek elemanı olarak yer alırlar.
Otomotiv Sektörü: Araç gövdelerinin iskelet yapısında kullanılır. Treyler ve römork imalatında gövde yapısı ve şasi elemanları olarak tercih edilir.
Makine İmalatı: Çeşitli makinelerin gövdelerinde, destek ayaklarında ve iskelet yapısında kullanılırlar. Kaldırma ve taşıma ekipmanlarının imalatında yapısal elemanlar olarak ön plana çıkarlar.
Mobilya Sektörü: Modern metal mobilyaların imalatında, özellikle masa ve sandalye ayaklarında kullanılır. Raf sistemleri, tezgahlar ve çalışma istasyonlarının iskelet yapılarında tercih edilir.
Endüstriyel Tesisler: Boru hatları ve kablo tesisatlarını taşımak için destek ve askı sistemlerinde kullanılır. Depo ve ambarlarda, yüksek rafların yapısında kullanılmaktadır.
Tarım ve Bahçecilik: Sera yapılarında iskelet sistemleri olarak kullanılırlar. Çit yapımında ve diğer tarım yapılarında destek elemanı olarak yer alırlar.
Güvenlik ve Koruma Sistemleri: Güvenlik bariyerleri ve çarpışma önleyici sistemlerde kullanılır. Yangın merdivenlerinin yapısında ana taşıyıcı eleman olarak görev alırlar.
Spor Ekipmanları ve Oyun Alanları: Spor aletlerinin iskelet yapılarında kullanılırlar. Çocuk oyun alanları ve park ekipmanlarının imalatında tercih edilen malzemelerdendir.
Reklam ve Tabela İmalatı: Büyük tabela ve reklam panolarının taşıyıcı yapılarında kullanılır.
Enerji Sektörü: Güneş panelleri ve rüzgar türbinleri gibi yenilenebilir enerji sistemlerinin montajında yapısal eleman olarak kullanılır.
Bu kullanım alanları, kutu profillerin sağlamlık, kolay montaj, kaynak edilebilirlik, korozyon direnci ve estetik görünüm gibi özelliklerinden yararlanıldığını gösterir. Çeşitli boyut, kalınlık ve malzeme seçenekleri sayesinde, çok çeşitli projelerde tercih edilirler.
Kutu Profil Çeşitleri Nelerdir?
Kutu profiller, genellikle malzeme tipine, kesit şekline, duvar kalınlığına ve işleme tekniklerine göre çeşitlendirilir. En yaygın kutu profil çeşitleri şunlardır:
Malzeme Tipine Göre Çeşitler
Karbon Çelik Kutu Profiller: Yapısal uygulamalar için sıklıkla kullanılır, kaynak edilebilir ve güçlendirilebilir.
Paslanmaz Çelik Kutu Profiller: Korozyon direnci gerektiren uygulamalar için idealdir, estetik görünümlüdürler.
Alüminyum Kutu Profiller: Hafif, korozyona dayanıklı ve işlenmesi kolaydır, havacılık ve otomotiv sektöründe tercih edilir.
Galvanizli Çelik Kutu Profiller: Sıcak daldırma veya elektro-galvanizleme yoluyla korozyon direnci artırılmıştır.
Kesit Şekline Göre Çeşitler
Kare Kutu Profiller: Her iki kenarı eşit, simetrik bir kesite sahiptir.
Dikdörtgen Kutu Profiller: Yatay ve dikey kenar uzunlukları farklıdır, yüksekliği genişliğinden fazla veya az olabilir.
Özel Kesitli Kutu Profiller: Özel uygulamalar için farklı geometrik şekillerde üretilen profillerdir (örneğin, "L" şeklinde, "T" şeklinde, veya özel açılı profiller).
Duvar Kalınlığına Göre Çeşitler
İnce Duvarlı Kutu Profiller: Genellikle hafif yapısal uygulamalar için kullanılır.
Kalın Duvarlı Kutu Profiller: Daha yüksek yük kapasitesi gerektiren yerlerde kullanılır, daha fazla mukavemet sağlar.
İşleme Tekniklerine Göre Çeşitler
Soğuk Haddelenmiş Kutu Profiller: Daha iyi yüzey kalitesi ve daha kesin boyut toleransları sağlar.
Sıcak Haddelenmiş Kutu Profiller: Genellikle daha kalın duvarlı ve büyük boyutlu profillerde kullanılır.
Yüzey İşlemine Göre Çeşitler
Siyah Kutu Profiller: Yüzey işlemi yapılmamış, hammadde halindeki profillerdir.
Boyalı veya Toz Kaplamalı Kutu Profiller: Korozyon direncini ve estetiği artırmak için boyalı veya toz kaplama ile kaplanmış profillerdir.
Standartlara Göre Çeşitler
ASTM, ISO, EN, DIN gibi uluslararası standartlara uygun profiller: Bu profiller belirli bir kalite kontrol sürecinden geçmiş ve belirli özellikler taşıması gereken uygulamalar için idealdir.
Kutu profillerin çeşitleri, kullanılacakları projenin gereksinimlerine göre belirlenir. Örneğin, dış mekan uygulamaları galvanizli veya paslanmaz çelik kutu profilleri gerektirebilirken, hafiflik önemliyse alüminyum kutu profiller tercih edilebilir. Ölçüler, duvar kalınlıkları, malzeme kalitesi ve yüzey işlemleri, belirli bir projenin teknik ve ekonomik gereksinimlerine göre özelleştirilebilir.
Kutu Profil Ölçüleri / Kutu Profil Ebatları
Kutu profil ölçüleri genellikle dış genişlik, yükseklik ve duvar kalınlığı olarak belirtilir. Bu ölçüler milimetre cinsinden ifade edilir ve ürünün tasarım ve mühendislik özelliklerine uygun olacak şekilde çeşitlilik gösterir. Aşağıda tipik kutu profil ölçülerine örnekler verilmiştir:
Kare Kutu Profil Ölçüleri: Genellikle her iki kenarı eşit olan kare kesitli profillerdir. Tipik boyutlar şunlar olabilir:
20x20 mm
30x30 mm
40x40 mm
50x50 mm
60x60 mm
80x80 mm
100x100 mm
120x120 mm
150x150 mm
200x200 mm
Duvar kalınlıkları ise genellikle 1 mm'den başlayarak 2, 3, 4, 5, 6, 8, 10 mm gibi farklı seçeneklere sahip olabilir.
Dikdörtgen Kutu Profil Ölçüleri: İki kenarı birbirinden farklı olan dikdörtgen kesitli profillerdir. Tipik boyutlar şunlar olabilir:
20x30 mm
30x40 mm
40x60 mm
50x70 mm
60x80 mm
80x120 mm
100x150 mm
120x180 mm
150x200 mm
200x300 mm
Bu boyutlar için de duvar kalınlıkları 1 mm'den başlayarak artan şekilde çeşitlendirilebilir.
Uzunluk: Standart kutu profiller genellikle 6 metrelik uzunluklarda satılır ancak projenin ihtiyaçlarına göre farklı uzunluklarda kesilebilir.
Bu ölçüler pazarda en yaygın bulunan ölçülerdir ve daha özel ihtiyaçlar için özel ölçüler de üretilebilir. Ayrıca, malzemenin kalitesi ve kullanılacağı uygulama, hangi duvar kalınlığının tercih edileceğini belirler. Örneğin, daha yüksek mukavemet gerektiren uygulamalarda daha kalın duvarlı profiller tercih edilir.
Kutu Profil Mukavemet Momenti / Kutu Profil Ne Kadar Yük Taşır?
Kutu profilin mukavemet momenti ya da başka bir deyişle eğilme momenti, profilin eğilmeye karşı direncini ifade eder ve profilin ne kadar yük taşıyabileceğini gösterir. Mukavemet momenti, profillerin kesit geometrisine ve malzeme özelliklerine göre hesaplanır. Bu değer, profilin eğilme eksenine göre en yüksek momenti taşıyabileceği noktayı belirler ve genellikle milimetre dörtküp (mm^4) veya santimetre dörtküp (cm^4) cinsinden ifade edilir.
Bir kutu profilin mukavemet momenti, profilin eğilme eksenine göre direncini gösterir ve aşağıdaki formülle hesaplanabilir:
I = (b * h3) / 12 - (b1 * h13) / 12
Burada:
- b ve h: Kutu profilin dış genişliği ve yüksekliği
- b1 ve h1: Kutu profilin iç genişliği ve yüksekliği (Duvar kalınlığını çıkartarak hesaplanır)
- I: Mukavemet momenti ifade eder.
Örneğin, eğer bir kutu profilin dış ölçüleri 100 mm genişlik (b) ve 200 mm yükseklik (h) ise ve duvar kalınlığı 10 mm ise, iç ölçüler 80 mm (b1) ve 180 mm (h1) olacaktır. Mukavemet momentini hesaplayalım:
I = [100 mm * (200 mm)3] / 12 - [80 mm * (180 mm)3] / 12
I = [100 * 8,000,000] / 12 - [80 * 5,832,000] / 12
I = 800,000,000 / 12 - 466,560,000 / 12
I = 66,666,666.67 mm4 - 38,880,000 mm4
I = 27,786,666.67 mm4
Bu hesaplanan mukavemet momenti, profilin eğilme eksenine göre direncini gösterir ve mühendislik hesaplamalarında kullanılır. Gerçek hayatta bir mühendislik problemini çözerken, malzemenin akma sınırı, güvenlik faktörleri ve yükleme durumları gibi diğer faktörler de dikkate alınmalıdır.
Kutu Profil Mukavemet Değerleri
Kutu profillerin mukavemet değerleri, profilin geometrisine ve kullanılan malzemenin özelliklerine göre değişir. Mukavemet değerleri, genellikle profilin eğilme mukavemeti, çekme mukavemeti, basma mukavemeti ve kesme mukavemeti gibi farklı yüklemeler altında gösterdiği davranışları ifade eder.
Bu değerlerin hesaplanmasında kullanılan ana parametreler şunlardır:
Elastik Modül (E): Malzemenin elastik davranışını ifade eder ve genellikle gigapaskal (GPa) cinsinden ifade edilir.
Akma Mukavemeti (σy): Malzemenin plastik deformasyona uğramadan önceki maksimum gerilme değeridir ve megapaskal (MPa) cinsinden ifade edilir.
Çekme Mukavemeti (σu): Malzemenin kopmadan önce karşı koyabileceği maksimum gerilmedir ve MPa cinsinden ifade edilir.
Eğilme Mukavemet Momenti (I): Profilin eğilmeye direnç gösterme kapasitesini ifade eder ve milimetre dörtküp (mm^4) cinsinden ifade edilir.
Kesme Mukavemeti (τ): Malzemenin kayma gerilmesine direncini ifade eder ve MPa cinsinden ifade edilir.
Bu mukavemet değerlerini öğrenmek için, profilin üretici tarafından sağlanan teknik dökümanlara veya mühendislik tablolarına başvurmak gerekir. Ayrıca, özel mukavemet değerlerine ihtiyaç duyuluyorsa, bu bilgiler mühendislik hesaplamaları yoluyla veya malzeme testleriyle elde edilmelidir.
Özel bir kutu profil için mukavemet değerlerini hesaplarken, yüklemelerin türü, profildeki gerilme dağılımı ve etki eden kuvvetlerin yönü gibi faktörler dikkate alınır. Herhangi bir yapısal hesaplama yapmadan önce, bir yapısal mühendis veya bir inşaat mühendisi ile danışılması önemlidir.
Kutu Profil Jx Değeri Nedir?
Kutu profilin Jx değeri, genellikle profillin kutu profilin eğilme eksenine göre ikinci alan momentini (moment of inertia) ifade eder. Bu değer, profilin eğilmeye ne kadar direnç gösterebileceğini belirler ve eğilme mukavemetinin bir göstergesidir.
İkinci alan momenti ya da atalet momenti, çapraz kesit alanının dağılımının, bir eksen etrafında dönme etkisine ne kadar direnç gösterdiğini ölçer. Kutu profiller için bu değer, aşağıdaki formülle hesaplanabilir:
Jx Hesaplama Formülü:
Jx = (b * h^3 - (b - 2t) * (h - 2t)^3) / 12
- b: Profilin genişliği (dış ölçü)
- h: Profilin yüksekliği (dış ölçü)
- t: Profilin duvar kalınlığıdır
Örnek Hesaplama:
Örneğin, bir kutu profilin dış ölçüleri 100x200 mm ve duvar kalınlığı 10 mm ise, Jx değeri şu şekilde hesaplanır:
Jx = [100 * (200^3) - (100 - 2*10) * (200 - 2*10)^3] / 12
Jx = [100 * (200^3) - 80 * (180^3)] / 12
Jx = [100 * 8,000,000 - 80 * 5,832,000] / 12
Jx = [800,000,000 - 466,560,000] / 12
Jx = 333,440,000 / 12
Jx = 27,786,666.67 mm4
* Yukarıdaki formül, mühendislik hesaplarında yaygın olarak kullanılan bir yaklaşımdır ve özel bir profille ilgili kesin mukavemet değerleri için üreticinin teknik dökümanlarına başvurulmalıdır.
Bu değer, yüksekliğin küpüne bağlı olduğundan, profilin yüksekliğinin değişmesi, Jx değerini önemli ölçüde etkiler. Bu nedenle, profil seçerken yüksekliği ve genişliği dikkatle seçmek önemlidir.
Jx değeri, profilin mukavemeti ve sertliği hakkında fikir verir ve yapısal tasarımda önemli bir rol oynar. Yapısal analizler ve tasarım hesapları yaparken bu değer, yüklerin ve desteklerin yerleşimine, malzemenin özelliklerine ve yüklerin büyüklüğüne göre kullanılır.
Kutu Profil Ağırlık Hesaplama / Kutu Profil Ağırlık Hesaplama Formülü
Kutu profilin ağırlığını hesaplamak için, öncelikle profilin malzeme özgül ağırlığını (genellikle çelik için yaklaşık 7850 kg/m³) ve profilin boyutlarını bilmek gereklidir. Hesaplama şu adımları takip eder:
Profilin hacmini hesaplayın.
Hacmi malzemenin özgül ağırlığıyla çarpın.
Adım 1: Profilin Hacmini Hesaplama
Profilin hacmini bulmak için dış ölçülerini ve duvar kalınlığını kullanarak iç hacmi dışarı çıkarılır.
Hacim = (Dış genişlik x Dış yükseklik x Uzunluk) - (İç genişlik x İç yükseklik x Uzunluk)
İç genişlik = Dış genişlik - 2 x Duvar kalınlığı
İç yükseklik = Dış yükseklik - 2 x Duvar kalınlığı
Bu değerleri bulduktan sonra, bu hacmi profilin uzunluğu ile çarpın ve milimetreküp (mm³) cinsinden profilin hacmini elde edin.
Adım 2: Ağırlığı Hesaplama
Hesaplanan hacmi, malzemenin özgül ağırlığıyla çarpın. Bu aşamada, birimleri doğru bir şekilde dönüştürmeye dikkat etmek önemlidir.
Ağırlık = Hacim x Özgül Ağırlık
Eğer hesaplama milimetre cinsinden yapıldıysa, sonucu kilograma dönüştürmek için 1.000.000.000'a (1 m³ = 1.000.000.000 mm³) bölmeniz gerekecektir, çünkü çelikin özgül ağırlığı genellikle m³ cinsinden verilir.
Örneğin, 50x50x3 mm boyutlarında ve 6 metre (6000 mm) uzunluğunda bir kutu profilin ağırlığını hesaplayalım:
İç genişlik = 50 mm - 2 x 3 mm = 44 mm
İç yükseklik = 50 mm - 2 x 3 mm = 44 mm
Hacim = (50 mm x 50 mm x 6000 mm) - (44 mm x 44 mm x 6000 mm)
Hacim = (15000000 mm³) - (11616000 mm³)
Hacim = 3384000 mm³
Bu hacmi çelik özgül ağırlığı olan 7850 kg/m³ ile çarpalım:
Ağırlık = 3384000 mm³ x 7850 kg/m³ / 1.000.000.000
Ağırlık ≈ 26.56 kg
Bu hesaplama, çelik için özgül ağırlığı 7850 kg/m³ olarak kabul eder. Farklı malzemeler kullanıyorsanız, o malzemenin özgül ağırlığını kullanmanız gerekir. Bu hesaplamalar yaklaşık değerler sağlar ve gerçek ağırlıklar malzeme özellikleri ve üretim toleranslarına göre değişebilir.
Kutu Profil Radius Ölçüleri
Kutu profil radius ölçüsü, kutu profil köşelerinin yuvarlaklık derecesini belirten bir ölçüttür. Standart bir kutu profilin dört köşesi vardır ve bu köşeler genellikle tam olarak dik açılı değildir; belirli bir yarıçap ile yuvarlatılmışlardır. Bu yuvarlaklık, profillerin üretim sırasında oluşabilecek keskin kenarlardan kaçınılmasını sağlar ve yapısal olarak da daha iyi bir performans sunabilir. Radius ölçüsü, bu yuvarlak köşenin merkezinden köşenin başlangıcına kadar olan mesafedir.
Radius ölçüsü, kutu profilin boyutlarına ve kullanım amacına göre değişebilir. Daha küçük profillerde daha küçük bir radius kullanılabilirken, büyük ve ağır yük taşıyacak profillerde daha büyük bir radius kullanımı tercih edilebilir.
Örneğin, bir kutu profil 50 mm x 50 mm boyutlarında ve 3 mm duvar kalınlığında ise, köşe radiusu genellikle 2 mm ila 3 mm arasında bir değer olabilir. Bu ölçü, profilin üretildiği standartlara ve üreticiye bağlı olarak değişiklik gösterebilir.
Bu değerler genellikle kutu profilin teknik çizimlerinde veya üretici kataloglarında belirtilir. Eğer kesin bir ölçüye ihtiyacınız varsa, kullanmayı planladığınız kutu profilin üretici özelliklerine veya teknik çizimlerine başvurmanız gerekir.
Standart Kutu Profil Ağırlık Tablosu
| Dikdörtgen Kutu Profil Birim Ağırlık Tablosu |
| Ebat |
Et Kalınlığı |
| |
0,8mm |
0,9mm |
1,00mm |
1,2mm |
1,5mm |
2,00mm |
2,5mm |
3,00mm |
4,00mm |
5,00mm |
6,00mm |
| 10x20 |
0,356 |
0,399 |
0,42 |
0,52 |
|
|
|
|
|
|
|
| 10x30 |
0,482 |
0,539 |
0,58 |
0,708 |
0,83 |
|
|
|
|
|
|
| 15x25 |
0,482 |
0,539 |
0,58 |
0,708 |
0,83 |
|
|
|
|
|
|
| 20x30 |
0,608 |
0,681 |
0,753 |
0,896 |
1,07 |
1,38 |
|
|
|
|
|
| 20x40 |
0,733 |
0,822 |
0,89 |
1,085 |
1,3 |
1,68 |
|
|
|
|
|
| 25x40 |
|
|
0,97 |
1,18 |
1,42 |
1,85 |
|
|
|
|
|
| 30x40 |
|
|
1,05 |
1,273 |
1,54 |
2,01 |
|
|
|
|
|
| 30x50 |
|
|
1,21 |
1,462 |
1,78 |
2,31 |
2,82 |
3,3 |
4,2 |
|
|
| 40x60 |
|
|
|
1,81 |
2,25 |
2,93 |
3,6 |
4,25 |
5,45 |
6,56 |
|
| 40x80 |
|
|
|
|
|
3,56 |
4,39 |
5,19 |
6,71 |
8,13 |
|
| 40x100 |
|
|
|
|
|
4,19 |
5,17 |
6,13 |
7,97 |
9,7 |
|
| 50x70 |
|
|
|
|
|
3,56 |
4,39 |
5,19 |
6,71 |
8,13 |
|
| 50x90 |
|
|
|
|
|
4,19 |
5,17 |
6,13 |
7,97 |
9,7 |
|
| 50x100 |
|
|
|
|
|
|
|
6,6 |
8,59 |
10,5 |
|
| 60x80 |
|
|
|
|
|
4,19 |
5,17 |
6,13 |
7,97 |
9,7 |
|
| 60x100 |
|
|
|
|
|
|
5,96 |
7,07 |
9,22 |
11,3 |
|
| 60x120 |
|
|
|
|
|
|
6,74 |
8,01 |
10,5 |
12,8 |
|
| 80x100 |
|
|
|
|
|
|
|
8,01 |
10,5 |
12,8 |
|
| 80x120 |
|
|
|
|
|
|
7,77 |
9,173 |
12,091 |
14,682 |
17,026 |
| 80x140 |
|
|
|
|
|
|
|
9,99 |
13,108 |
16,532 |
18,803 |
| 80x160 |
|
|
|
|
|
|
|
11,03 |
14,81 |
17,643 |
21,023 |
| 100x140 |
|
|
|
|
|
|
|
11,03 |
14,81 |
17,643 |
21,023 |
| 100x150 |
|
|
|
|
|
|
|
11,5 |
15,3 |
19 |
21,616 |
| 100x200 |
|
|
|
|
|
|
|
14,1 |
18,72 |
22,455 |
26,798 |
| 150x200 |
|
|
|
|
|
|
|
15,99 |
21,23 |
26,403 |
31,535 |
| 150x250 |
|
|
|
|
|
|
|
|
24,2 |
29,9 |
37,2 |
| 200x300 |
|
|
|
|
|
|
|
|
30,5 |
37,8 |
47,1 |
| Kare Kutu Profil Birim Ağırlık Tablosu |
| Ebat |
Et Kalınlığı |
| |
0,8mm |
0,9mm |
1,00mm |
1,2mm |
1,5mm |
2,00mm |
2,5mm |
3,00mm |
4,00mm |
5,00mm |
6,00mm |
| 10x10 |
0,231 |
0,257 |
0,282 |
0,338 |
|
|
|
|
|
|
|
| 15x15 |
0,356 |
0,399 |
0,438 |
0,516 |
0,632 |
|
|
|
|
|
|
| 20x20 |
0,482 |
0,539 |
0,595 |
0,708 |
0,868 |
1,12 |
|
|
|
|
|
| 25x25 |
0,608 |
0,681 |
0,753 |
0,896 |
1,1 |
1,44 |
1,8 |
2,16 |
|
|
|
| 30x30 |
0,733 |
0,822 |
0,909 |
1,085 |
1,34 |
1,75 |
2,19 |
2,36 |
|
|
|
| 35x35 |
|
|
1,07 |
1,267 |
1,57 |
2,07 |
2,54 |
2,86 |
|
|
|
| 40x40 |
|
1,096 |
1,218 |
1,462 |
1,81 |
2,38 |
2,93 |
3,33 |
4,25 |
5,31 |
|
| 50x50 |
|
|
|
1,616 |
2,02 |
2,66 |
3,29 |
3,76 |
4,82 |
6,43 |
|
| 60x60 |
|
|
|
2,19 |
2,73 |
3,64 |
4,5 |
5,22 |
6,76 |
8,13 |
|
| 70x70 |
|
|
|
|
3,19 |
4,26 |
5,29 |
6,16 |
8,02 |
9,7 |
|
| 75x75 |
|
|
|
|
|
4,58 |
5,68 |
6,63 |
8,65 |
10,5 |
|
| 80x80 |
|
|
|
|
|
|
6,07 |
7,1 |
9,28 |
11,3 |
|
| 90x90 |
|
|
|
|
|
5,52 |
6,86 |
8,04 |
10,5 |
12,8 |
|
| 100x100 |
|
|
|
|
|
|
|
8,99 |
11,8 |
14,4 |
17,39 |
| 110x110 |
|
|
|
|
|
|
|
9,86 |
13,06 |
16,17 |
19,13 |
| 120x120 |
|
|
|
|
|
|
|
10,82 |
14,31 |
17,73 |
21,15 |
| 125x125 |
|
|
|
|
|
|
|
11,27 |
14,89 |
18,44 |
22,02 |
| 150x150 |
|
|
|
|
|
|
|
13,59 |
17,94 |
22,27 |
26,55 |
| 175x175 |
|
|
|
|
|
|
|
|
21,09 |
26,05 |
31,03 |
| 200x200 |
|
|
|
|
|
|
|
|
24,2 |
29,2 |
37,2 |
| 250x250 |
|
|
|
|
|
|
|
|
30,5 |
37,8 |
47,1 |
Kutu Profil Satan Firmaların Seçimi
Kutu profil satan firmaların seçiminde dikkate alınması gereken bazı önemli faktörler bulunmaktadır. Bu faktörler, hem ürün kalitesi hem de firmanın sağladığı hizmetin kalitesi açısından önem taşır. İşte bu faktörleri detaylandıran bir yazı:
1. Ürün Kalitesi ve Sertifikasyon
Malzeme Kalitesi: Firmaların sunduğu kutu profillerin, kullanılacakları projenin gereksinimlerine uygun olup olmadığını belirlemek önemlidir.
Standartlara Uygunluk: Ürünlerin ISO, ASTM, EN gibi ulusal ve uluslararası standartlara uygunluğu.
Sertifikalar: CE işareti gibi gerekli sertifikasyonların olup olmadığı, malzemenin kalite standartlarına uygunluğunu gösterir.
2. Ürün Çeşitliliği
Boyut ve Şekil Çeşitliliği: Farklı boyut ve kalınlıklarda, çeşitli kesit şekillerinde kutu profil seçenekleri sunulmalıdır.
Özelleştirme: Özel boyut, kalınlık veya uzunluklarda sipariş imkanı.
3. Hizmet Kalitesi
Müşteri Hizmetleri: Müşteri sorularına ve taleplerine hızlı ve etkili bir şekilde yanıt verilmesi.
Teslimat Seçenekleri: Hızlı ve güvenilir teslimat seçenekleri, proje zaman çizelgelerine uyum.
4. Fiyatlandırma
Rekabetçi Fiyatlar: Kaliteli ürünleri uygun fiyatlarla sunma kapasitesi.
Fiyat/Performans Denge: Maliyetin, alınan hizmet ve malzeme kalitesine uygun olması.
5. Teknik Destek ve Danışmanlık
Proje Danışmanlığı: Müşterilerin projeleri için en uygun ürünleri seçmelerine yardımcı olan teknik destek.
Mühendislik Bilgisi: Mühendislik ve tasarım konusunda destek ve öneriler.
6. Güvenirlik ve İtibar
Referanslar: Diğer müşterilerden alınan olumlu geri bildirimler ve tavsiyeler.
Piyasadaki Tecrübe: Firmanın piyasada uzun süredir faaliyet gösteriyor olması ve sektördeki tecrübesi.
7. Yenilikçilik ve Sürdürülebilirlik
Teknoloji Kullanımı: Üretimde son teknolojiyi kullanma ve sürekli iyileştirme.
Çevre Standartları: Sürdürülebilir üretim uygulamaları ve çevre dostu malzemeler.
Kutu profil satan bir firma seçerken, bu faktörlerin hepsini dikkate almak, projenizin başarısı ve malzeme seçiminizin uzun vadeli sonuçları için önemlidir. Özellikle büyük ölçekli projelerde veya yüksek mukavemet gerektiren uygulamalarda, doğru tedarikçi seçimi kritik öneme sahiptir.
Kutu Profil Fiyatları
Kutu profil fiyatları, bir dizi faktöre bağlı olarak değişkenlik gösterir ve bu fiyatlar genellikle profilin boyutu, kalınlığı, malzeme kalitesi, piyasadaki talep ve hammadde maliyetlerine göre belirlenir. İnşaat, yapısal destek ve mühendislik uygulamalarında yaygın olarak kullanılan bu profiller, çelik dikdörtgen profil ve çelik kare profil olmak üzere iki ana kategoride incelenebilir.
Çelik Dikdörtgen Profil Fiyatları
Dikdörtgen profiller, genellikle yapısal dayanıklılık gerektiren alanlarda tercih edilir. Geniş bir yüzey alanına sahip olmaları nedeniyle yüksek mukavemet gerektiren uygulamalarda avantaj sağlarlar. Bu profillerin fiyatları, üretimde kullanılan çelik kalitesine, boyutlara ve duvar kalınlığına göre farklılık gösterir. Piyasa koşulları, çelik malzeme fiyatlarındaki dalgalanmalar, dikdörtgen profil fiyatlarını da etkileyebilir.
Çelik Kare Profil Fiyatları
Kare kutu profiller, eşit kenar uzunluklarına sahip oldukları için farklı yapısal uygulamalarda simetri ve estetik bir görünüm sunar. Kare profiller, genellikle mobilya yapımı ve dekoratif uygulamalarda da tercih edilir. Fiyatları, kullanılan malzemenin kalitesi, ebatları ve profilin duvar kalınlığı gibi özelliklere bağlı olarak değişir. Hammadde fiyatlarındaki dalgalanmalara bağlı olarak, çelik kare profil fiyatları da zaman içinde değişkenlik gösterebilir.
Kutu Profil Fiyatlarını Etkileyen Diğer Faktörler
Hammadde Maliyeti: Çelik fiyatlarındaki uluslararası değişiklikler, kutu profil fiyatlarını doğrudan etkiler.
Üretim ve İşçilik Giderleri: Üretim teknolojileri ve işçilik maliyetleri de fiyatları belirleyen önemli faktörlerdir.
Nakliye ve Lojistik: Profillerin teslimat mesafesi ve yöntemi, son fiyat üzerinde etkili olabilir.
Sipariş Miktarı: Toplu alımlar genellikle birim başına daha düşük maliyet avantajı sunar.
Piyasadaki Arz ve Talep Durumu: Arz ve talebin ekonomik dengesi, fiyatlandırmada önemli bir rol oynar.
Bu faktörleri göz önünde bulundurarak, güncel kutu profil fiyatı almak için bizi
0262 658 81 37 numaralı telefondan arayabilir ya da aşağıdaki iletişim formunu kullanabilirsiniz.
